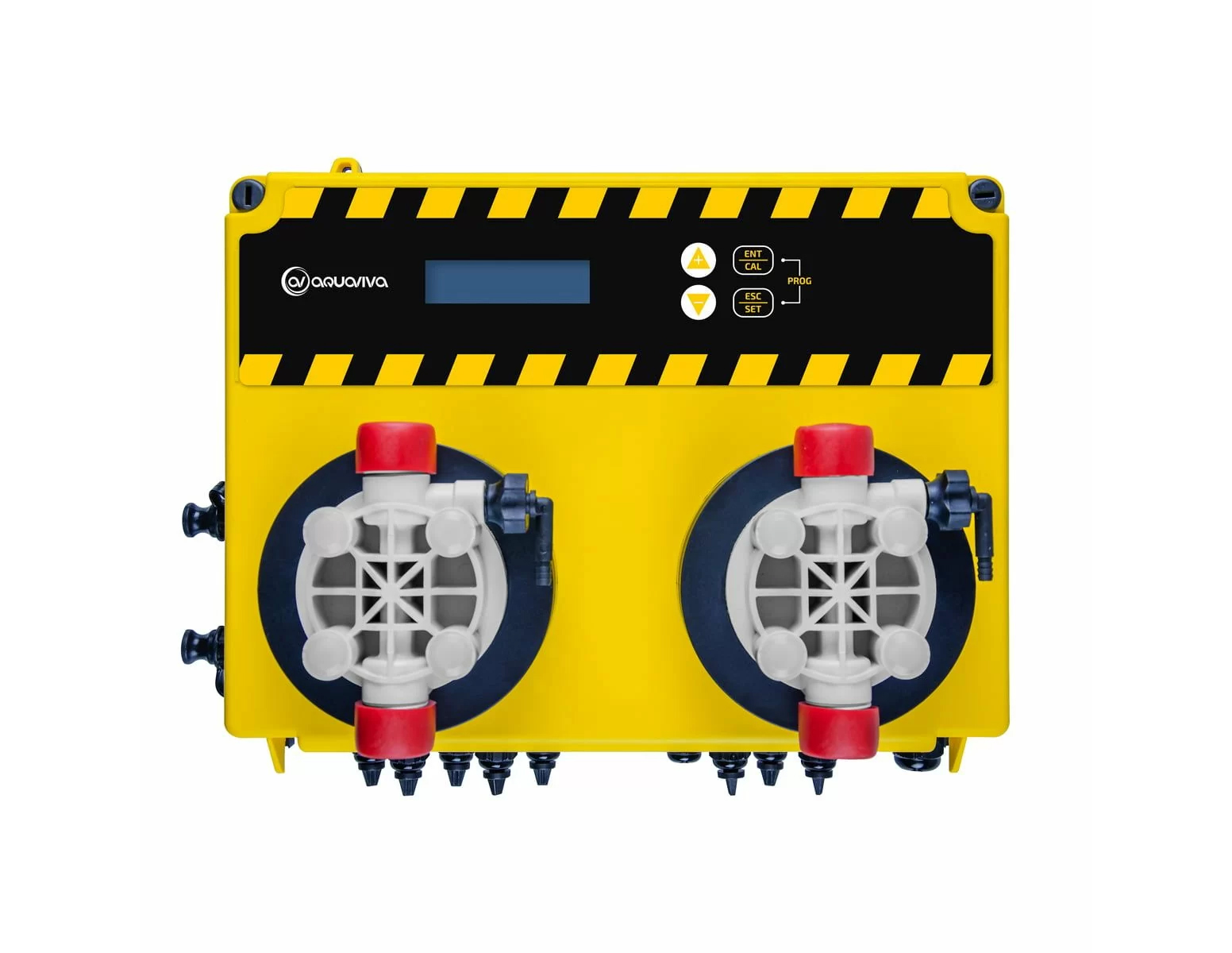

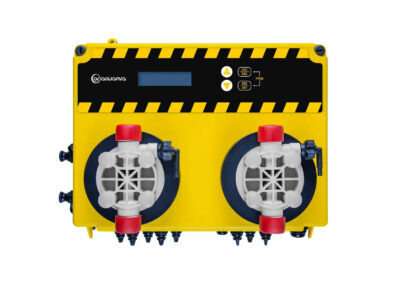

Aquaviva pH/Rx+Free Cl 5 l/h digitala membrandoseringspumpsystem är ett utmärkt alternativ för exakt dosering av kemikalier i simbassänger utan mänsklig inblandning. Systemet övervakar och reglerar oberoende pH, redoxpotential och koncentrationen av fritt klor i bassänger upp till 500 000 liter. Proportionell dosering utförs automatiskt baserat på pH-sensoravläsningar och Free Cl-cellen. Manuell kapacitetsinställning möjliggör dosering av valfritt reagens med en konstant hastighet baserat på en procentandel av den maximala kapaciteten.
- Flödeshastighet: 0,5 till 5 l/h (beroende på trycket i rörledningssystemet)
- Tillåtet tryck i rörledningssystemet: upp till 5 bar
Aquaviva pH/Rx+Free Cl membrandoseringspumpsystem är den perfekta lösningen för exakt dosering av kemikalier i din pool utan mänsklig inblandning.
Detta pumpsystem eliminerar helt överdosering av kemikalier. Denna tekniskt avancerade enhet övervakar och upprätthåller automatiskt önskat pH, ORP och koncentrationen av fritt klor i pooler upp till 500 000 liter. Dess IP65-klassning garanterar pålitlig och hållbar drift.
Aquaviva pH/Rx-systemet är utrustat med en digital LCD-display. Via displayen kan flödeshastigheten enkelt justeras från 0,5 till 5 l/h via menyinställningar eller genom att använda det automatiska proportionella doseringssystemet baserat på pH-sensorsignalen och analyscellen för koncentrationen av fri klor. Tillsammans med pumpsystemet innehåller paketet en pH-sensor med en uppsättning kalibreringslösningar och en analyscell för koncentrationen av fri klor.
Vad är fritt klor?
Fritt klor är klor som finns i vatten i form av hypoklorsyrlighet och hypokloritjoner. Det bildas när ett klorbaserat desinfektionsmedel tillsätts poolen. Detta klor avlägsnar aktivt föroreningar. Fritt klor mäts för att övervaka och kontrollera desinfektion av poolvatten. Den tillåtna nivån av fritt klor i poolvatten är 0,3 till 0,6 mg/l. Om klorhalten är under eller över standarden är exponering för sådant vatten skadligt för människokroppen. Därför är det nödvändigt att regelbundet övervaka desinfektionsnivån i poolvattnet.
Med hjälp av den amperometriska cellen för fritt klor analyserar doseringspumpen halten av fritt klor i vattnet och tillsätter automatiskt den erforderliga mängden desinfektionsmedel till poolen.
Vad är pH?
PH är ett mått på koncentrationen av fria vätejoner i vatten. Denna balans kan störas, vilket orsakar en förändring i pH-nivåerna. pH-nivån avgör vattnets egenskaper och kvalitet. Det optimala pH-intervallet för poolvatten anses vara mellan 7,2 och 7,4. Denna typ av vatten kallas också neutralt. Ett pH högre än 7,4 indikerar alkaliskt vatten, medan ett pH lägre än 7,2 indikerar surt vatten.
Med hjälp av en pH-elektrod analyserar doseringspumpen vattnets syra-basbalans. Baserat på de erhållna uppgifterna tillsätter pumpen automatiskt nödvändigt reagens till poolen för att höja eller sänka pH-värdet till önskad nivå, enligt de angivna inställningarna.
Ekonomi- och säkerhetsinställningar
Speciallägen ökar vattenreningens effektivitet, minskar reagensförbrukningen, skyddar utrustningen från skador och förhindrar doseringsfel:
- Pro Band – minskar injektionshastigheten per minut när en specifik nivå i poolvattnet uppnås (börvärdesindikator i inställningsmenyn). Säkerställer maximal doseringsprecision genom att eliminera överdriven reagensförbrukning.
-
Larmband – låter dig ställa in ett tröskelvärde för elektroden vid vilket pumpen stannar. Det förhindrar också överdosering av reagens vid elektrodfel eller felaktiga avläsningar på grund av oregelbunden elektrodkalibrering.*
* Det rekommenderas att kalibrera elektroden minst en gång i månaden. -
OFA – stoppar doseringen och aktiverar ett larm om den erforderliga poolvattennivån inte uppnås inom den inställda tiden. Det förhindrar tomgångsdrift vid fel, till exempel ett rörbrott.
Automatisk pH- och desinfektionsmedelsdosering: alltid kristallklart vatten
Aquaviva pH/Rx+Free Cl doseringspumpsystem mäter:
- Syra-basbalansparametrar från 0 till 14 med hjälp av en pH-elektrod.
- Koncentrationer av fritt klor från 0 till 5 mg/l med hjälp av en amperometrisk cell.
- Redoxindikatormätningar från 0 till 1000 mV med hjälp av en redoxelektrod är endast i informationssyfte. De erhållna uppgifterna påverkar inte doseringskontrollen. Sensorn säljs separat.
Baserat på de erhållna parametrarna doserar en pump automatiskt klor, medan de andra pumparna automatiskt doserar pH-höjande eller -sänkande medel i önskade proportioner. Detta säkerställer konstant kontroll av desinfektionsmedlet eller pH-värdet utan mänsklig inblandning. Poolvattnets höga kvalitet förblir stabil, även när externa faktorer förändras: solaktivitet, regn eller en ökning av antalet simmare.
Pumptyp:
Membran
Kapacitet beroende på trycket i rörledningen:
från 0,5 till 5 l/h
Effektivitetskontroll:
från 10 till 100%
Genomsnittlig injektionsvolym, cm³:
0,52 cm³
Injektionsfrekvens:
från 0 till 160 per minut
Tillåtet tryck i rörledningssystemet:
upp till 5 bar

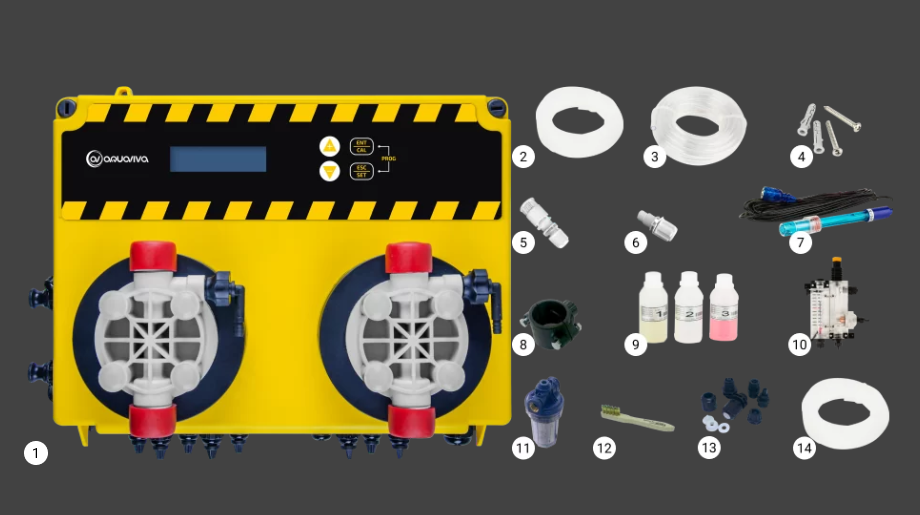

Setets innehåll
| L.p. | Komponentnamn | Antal, st. |
|---|---|---|
| 1 | Aquaviva pH/Rx+Free Cl membrandoseringspumpsystem | 1 |
| 2 | PVC-sugslang Crystal 4×6 4 m | 2 |
| 3 | Polyeten tryckslang 5 m | 2 |

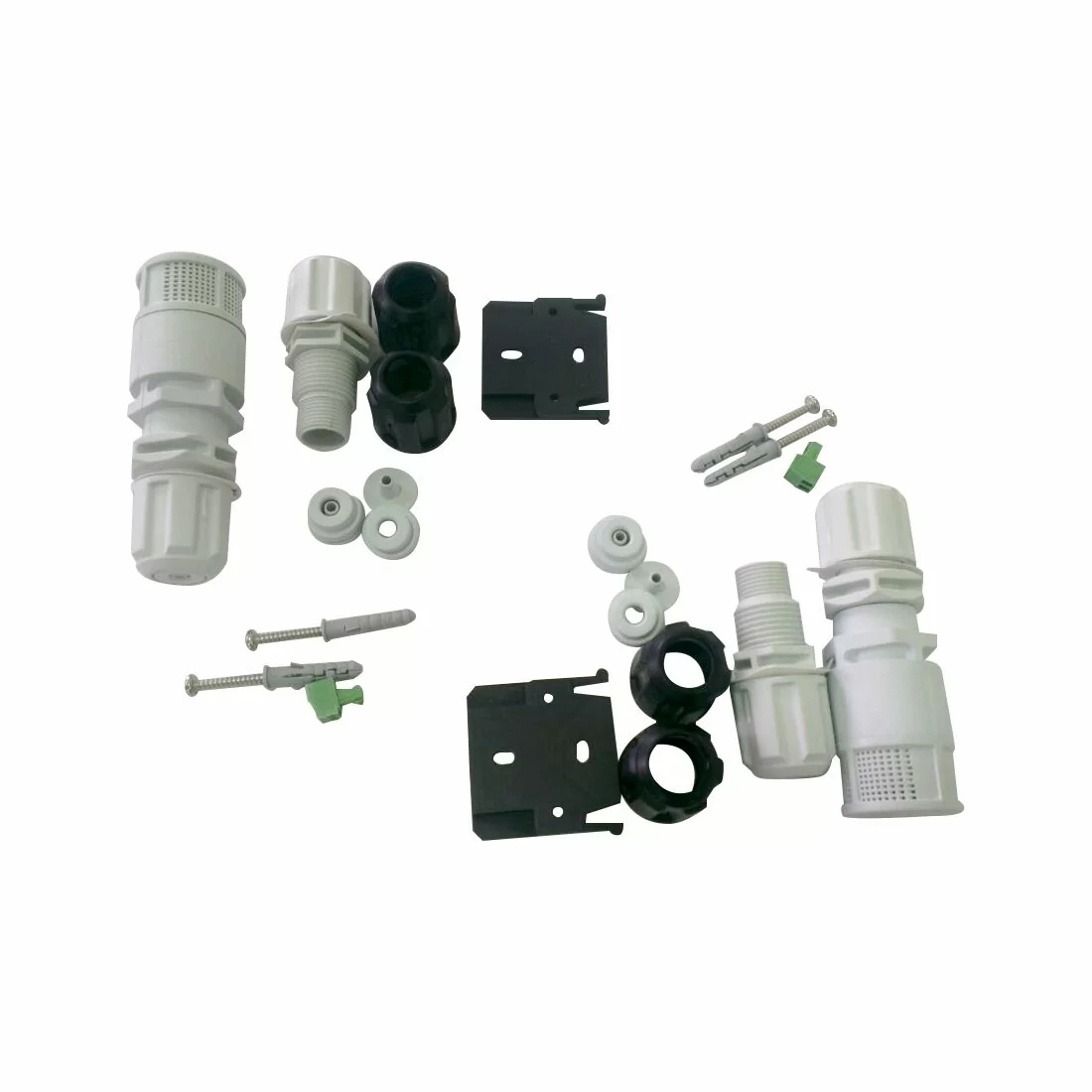

| 4 | Skruv- och pluggsats för montering av monteringsfäste Ø6 mm | 1 |

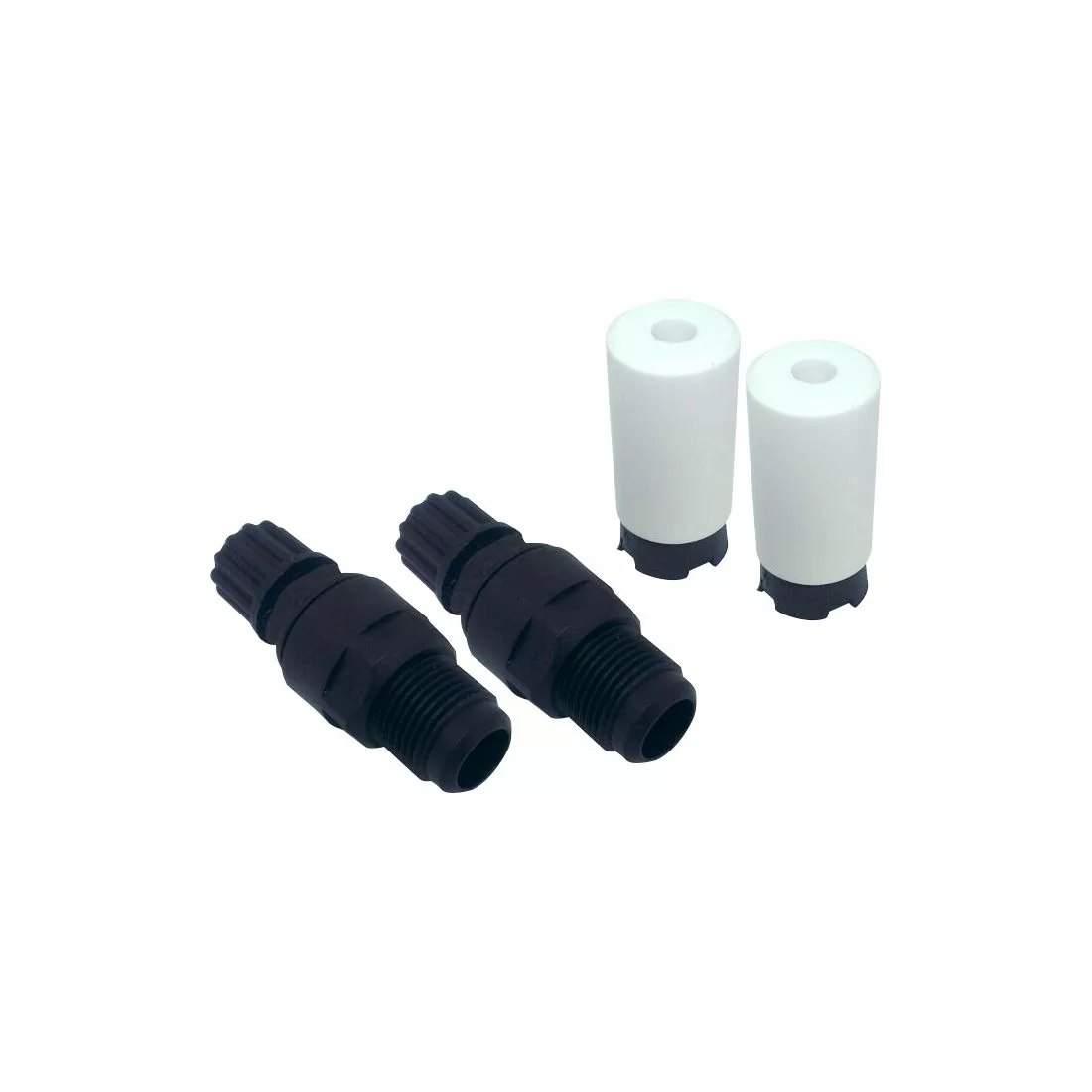

| 5 | PVC-reagensintagsfilter | 2 |

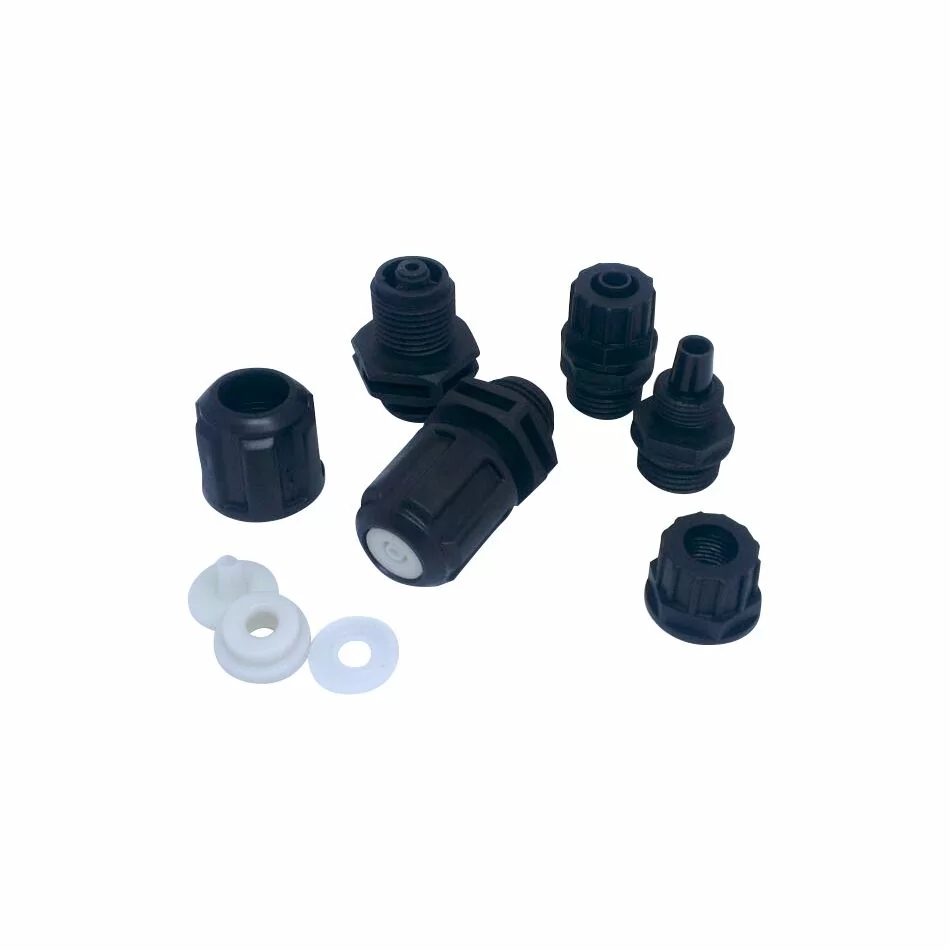

| 6 | FPM ⅜” insprutningsbackventiler | 2 |
| 7 | pH-sensor* | 1 |

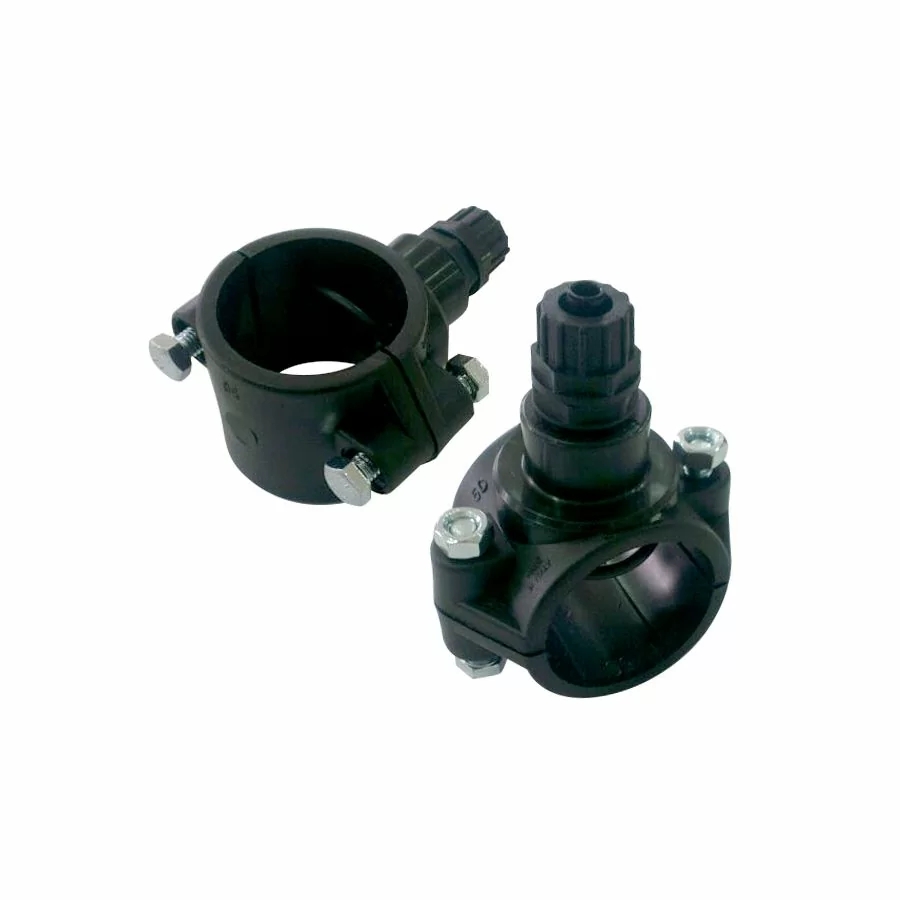

| 8 | Klämfäste för montering på ½” Ø50 mm rör | 2 |

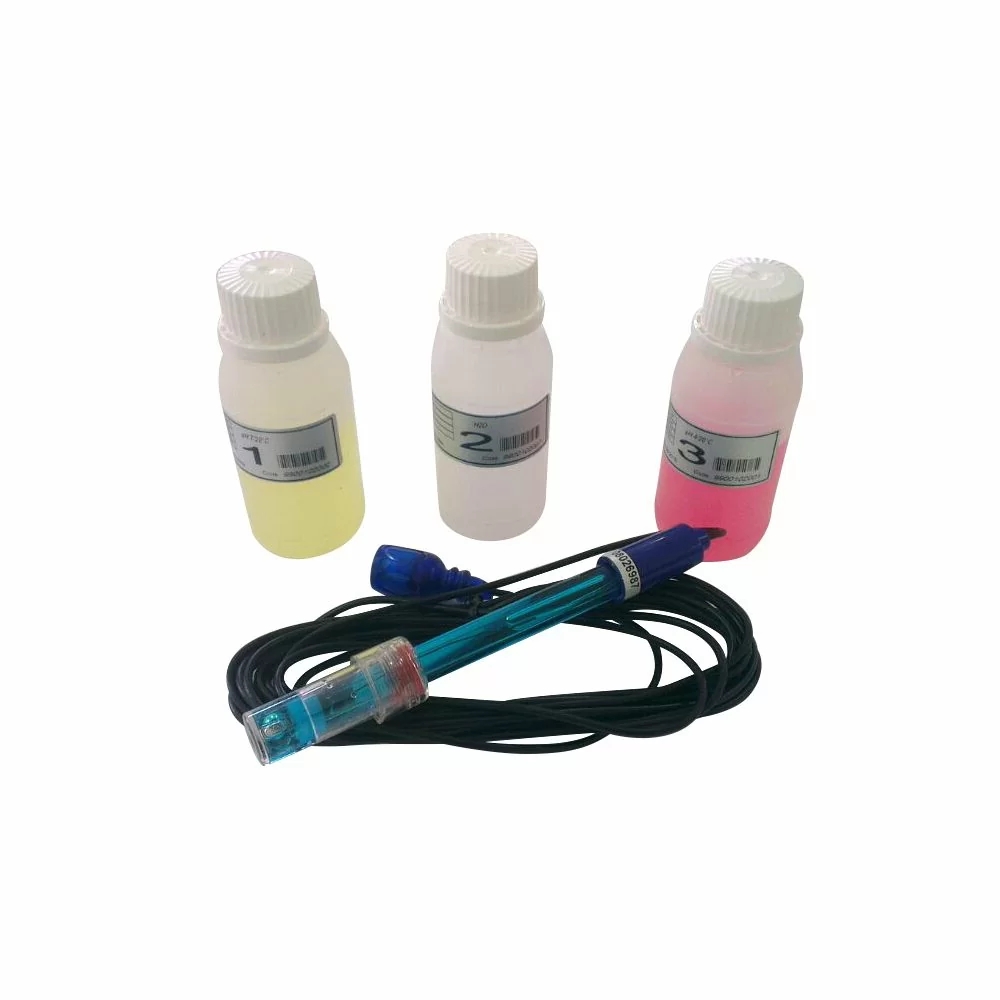

| 9 | Set med 4 pH- och 7 pH-buffertlösningar och vattenbehållare | 1 |

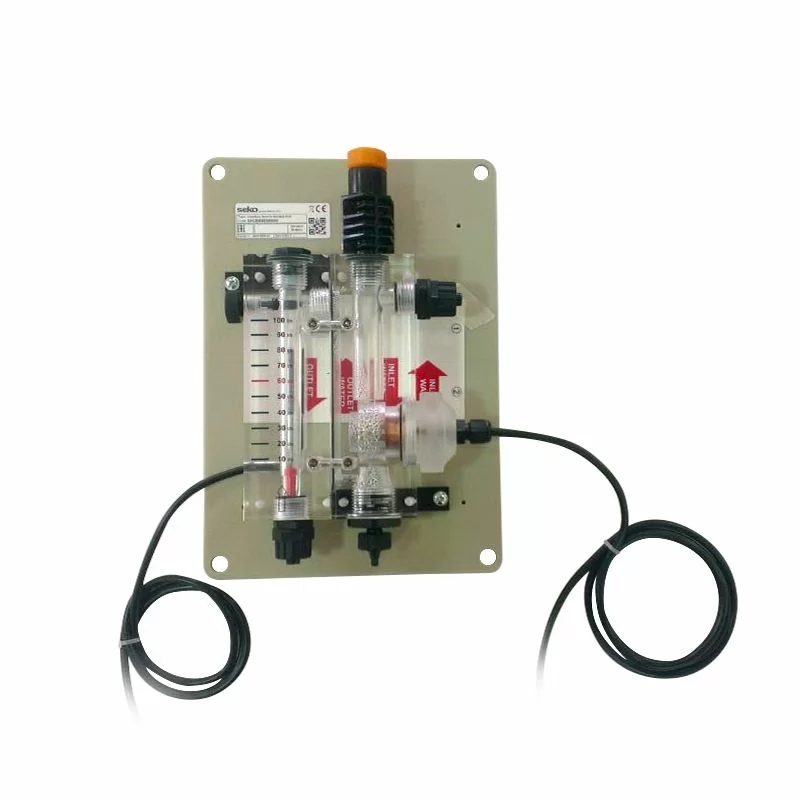

| 10 | Fri Cl-mätcell | 1 |

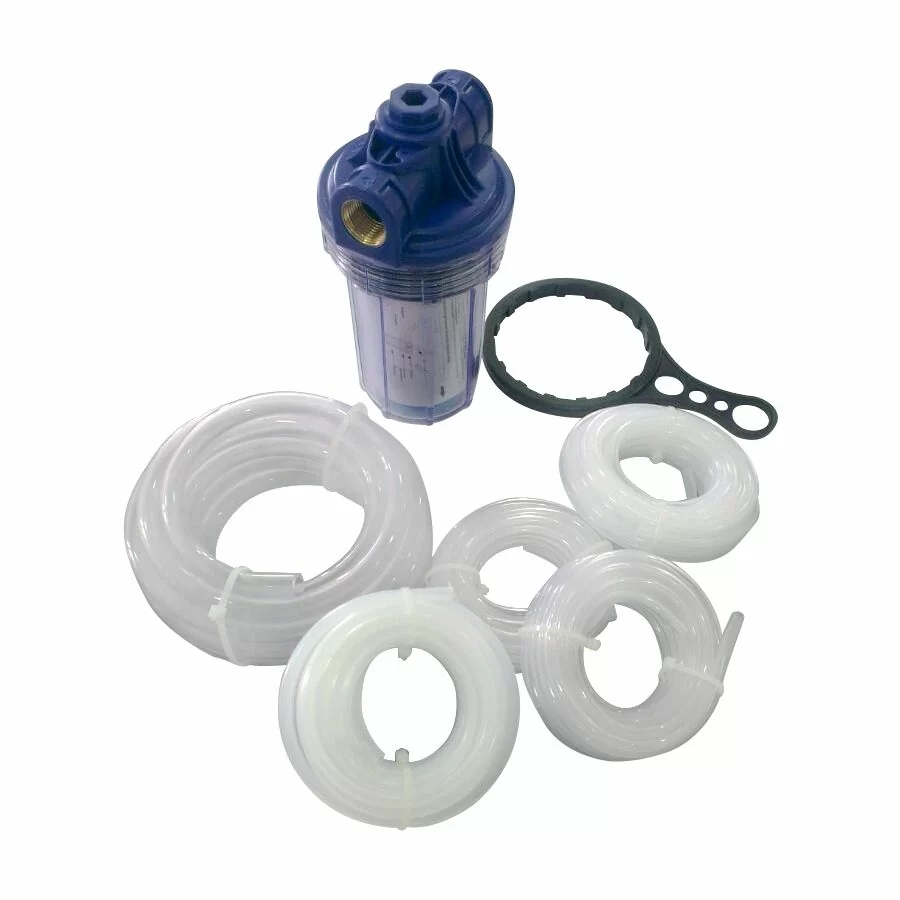

| 11 | Mindre 5″ filter | 1 |

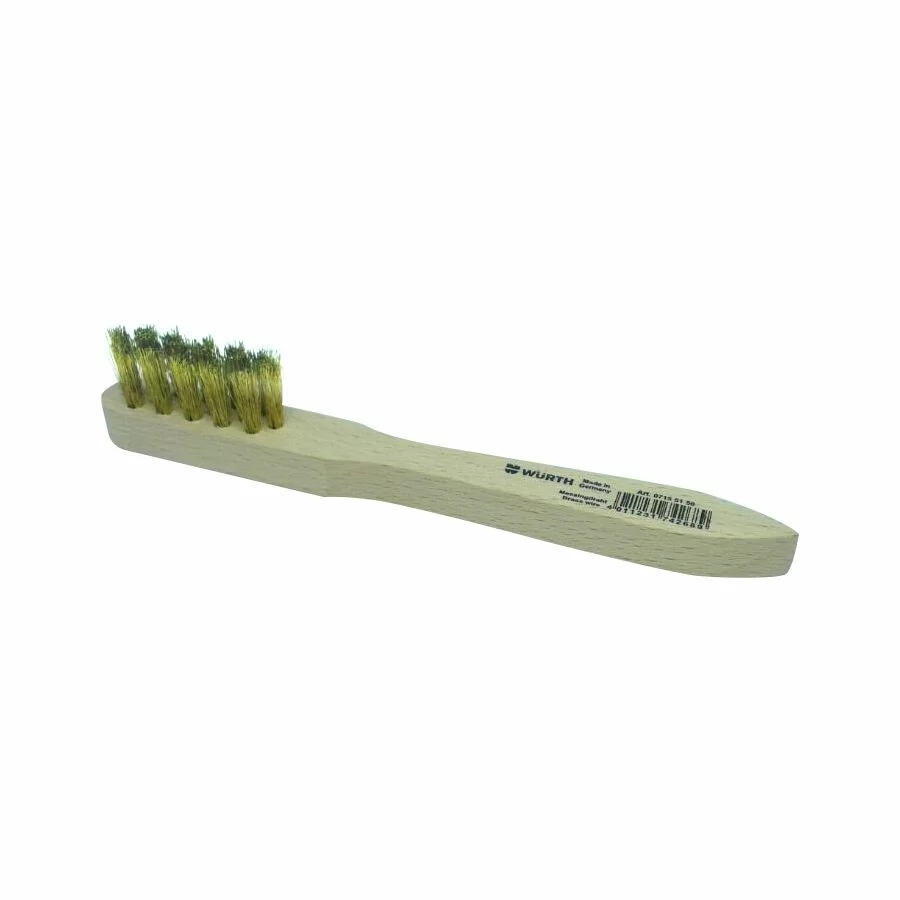

| 12 | Rengöringsborste för klorsensor | 1 |

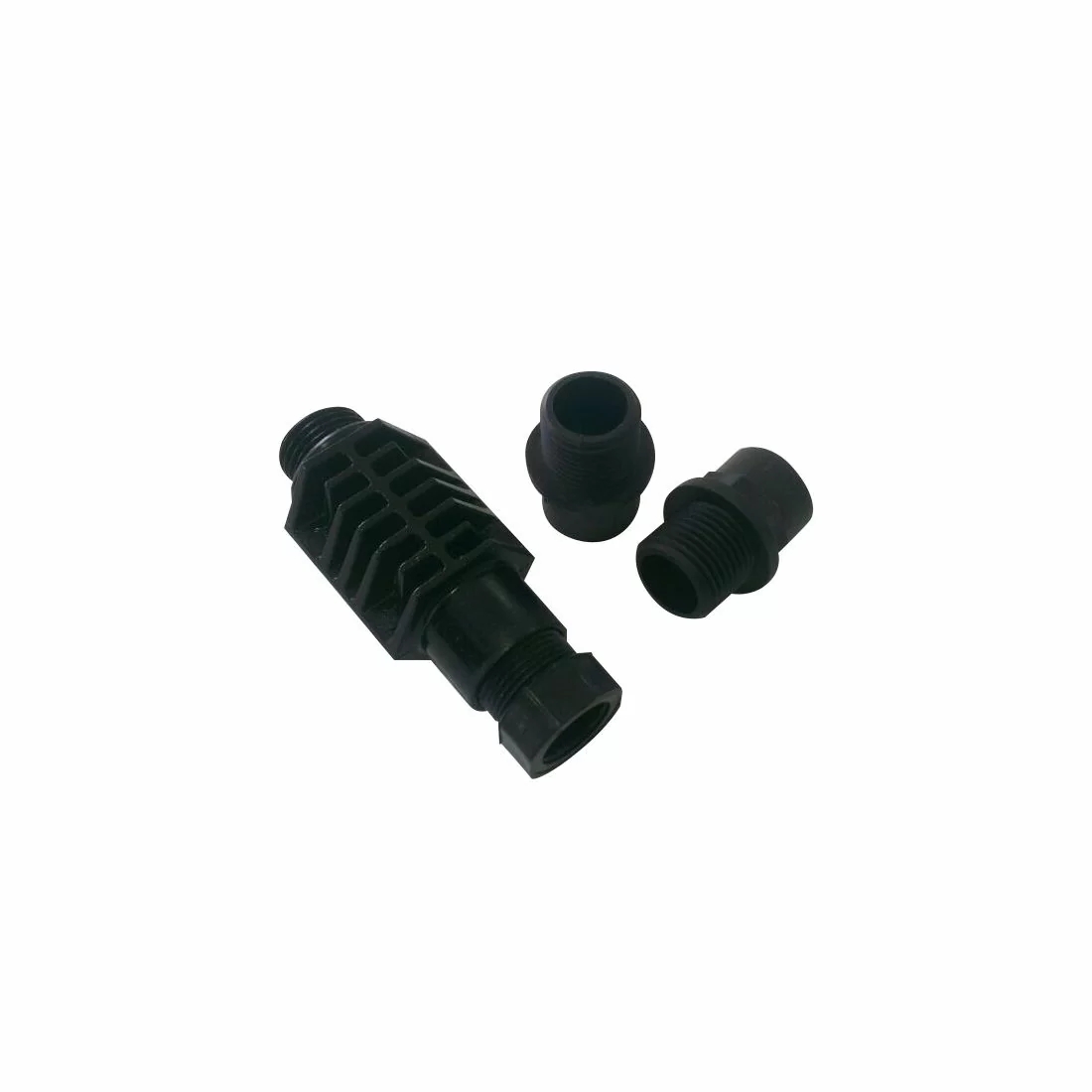

| 13 | Anslutningssats för anslutning av kolven | 1 |
| 14 | Rör för anslutning av 8/12-kolven | 1 |
* OBS! Transport och förvaring av elektroden vid temperaturer under noll är strängt förbjudet.

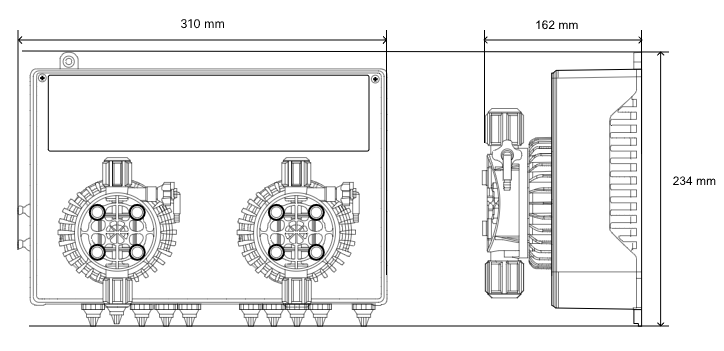

Mått
Membran för doseringspumpar
Aquaviva: Membranet är den huvudsakliga komponenten i doseringspumpen som kommer i kontakt med reagenserna. Aquaviva doseringspumpar har membran tillverkade uteslutande av PTFE (polytetrafluoretylen). Detta polymermaterial är konstruerat för användning med aggressiva kemiska reagenser.
PTFE är resistent mot syror, alkalier och desinfektionsmedel. Teflonmembranets livslängd överstiger 5 år vid kontinuerlig drift. Det avtagbara manöverhuvudet möjliggör snabbt byte av pumpmembranet utan att behöva demontera produkten.
Jordning av doseringspumpar
Det rekommenderas att installera en jordningselektrod nära pH-, FreeCl- eller ORP-elektroderna. Denna utrustning eliminerar restströmmar som kan orsaka att doseringsstationen inte fungerar korrekt vid mätning av pH, FreeCl och ORP. Metallprodukter som kommer i direkt kontakt med poolvatten (paneler, pumpaxlar etc.) kan också skadas.

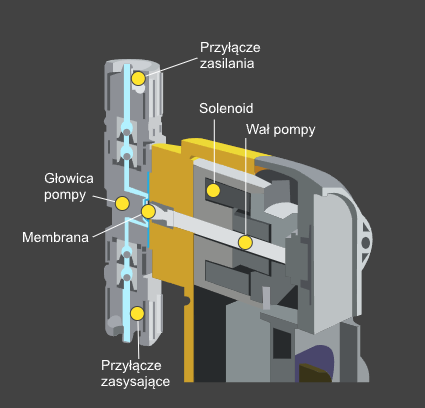

Allmän funktionsprincip för membranpumpar
Magnetpumpar är bland de mest populära apparaterna inom doseringsutrustning. De är mer kompakta än kolv- och elektriska modeller och betydligt effektivare än peristaltiska pumpar. En membrandoseringspump kan pumpa en tillräcklig mängd reagens vid förhöjt tryck, vilket gör den lämplig för användning i nästan alla vattenreningsanläggningar.
Funktionsprincipen för en sådan pump är baserad på sammandragningen av ett membran, som drar in och trycker den pumpade vätskan genom apparatens arbetshuvud. Membranet drivs av en stång som drivs av en elektromagnetisk spole (solenoid).
Keramiska kulventiler förhindrar vätskeåterflöde.
I membranpumpar är membranet den huvudsakliga komponenten som är i kontakt med lösningen.
Aquaviva doseringspumpar har PTFE-membran med en livslängd på upp till 5 år.
Monteringsschema

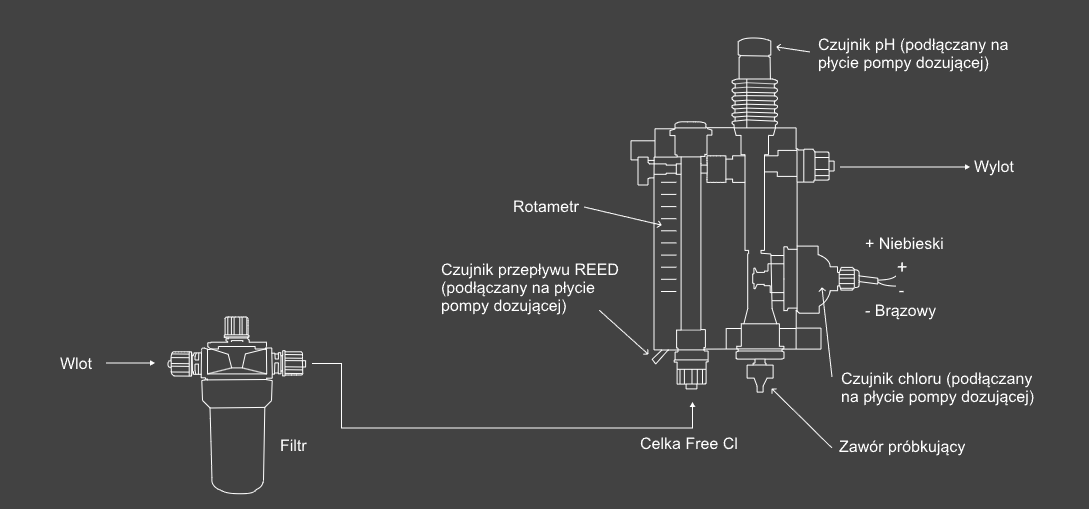

Anslutningsdiagram för amperometrisk Cl-cell
