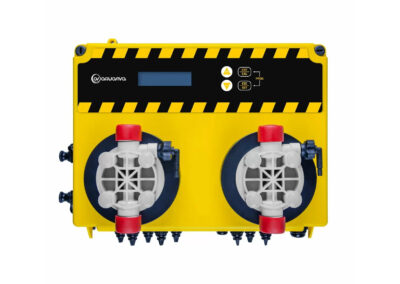

System cyfrowych membranowych pomp dozujących Aquaviva pH/Rx+Free Cl 5 l/h to doskonała opcja do precyzyjnego dozowania chemikaliów w basenie bez interwencji człowieka. System samodzielnie kontroluje i reguluje poziom pH, potencjał Redox oraz stężenie wolnego chloru w basenach o pojemności do 500 000 litrów. Proporcjonalny tryb dozowania wykonywany jest automatycznie w oparciu o wskaźniki czujników рН i celki Free Cl. Manualne ustawienie wydajności umożliwia dozowanie dowolnych reagentów ze stałą szybkością według procentu maksymalnej wydajności.
- Wydajność: 0.5 do 5 l/h (w zależności od ciśnienia w instalacji rurociągowej)
- Dopuszczalne ciśnienie w instalacji rurociągowej: do 5 bar
System membranowych pomp dozujących Aquaviva pH/Rx+Free Cl to idealne rozwiązanie do dokładnego dozowania chemikaliów do basenu bez interwencji człowieka.
System pomp w 100% eliminuje przedawkowanie reagentów chemicznych. Jest to zaawansowany technologicznie sprzęt, który kontroluje i automatycznie utrzymuje wymagany poziom pH, potencjału Redox i stężenia wolnego chloru w basenach o pojemności do 500 000 litrów. Stopień ochrony IP65 gwarantuje niezawodną i trwałą pracę urządzenia.
System Aquaviva pH/Rx jest wyposażony w cyfrowy wyświetlacz LCD. Za pomocą wyświetlacza może być z łatwością regulowana wydajność od 0.5 do 5 l/h poprzez ustawienia menu lub używany system automatycznego proporcjonalnego dozowania zgodnie z sygnałem czujnika pH i celki do analizy stężenia wolnego chloru. Wraz z systemem pomp zestaw zawiera czujnik pH z zestawem roztworów kalibracyjnych i celką do analizy poziomu stężenia wolnego chloru.
Co to jest wolny chlor?
Wolny chlor to chlor obecny w wodzie w postaci kwasu podchlorawego i jonów podchlorynowych. Powstaje po dodaniu do basenu środka dezynfekującego na bazie chloru. Taki chlor aktywnie usuwa zanieczyszczenia. Wolny chlor jest mierzony w celu monitorowania i kontrolowania dezynfekcji wody basenowej. Dopuszczalny poziom zawartości wolnego chloru w wodzie basenowej wynosi od 0.3 do 0.6 mg/l. Jeżeli zawartość chloru jest poniżej lub powyżej normy, to przebywanie w takiej wodzie jest szkodliwe dla organizmu człowieka. Dlatego konieczne jest regularne kontrolowanie poziomu dezynfekcji w wodzie basenowej.
Dzięki celce amperometrycznej Free Cl pompa dozująca analizuje zawartość wolnego chloru w wodzie i samodzielnie dodaje wymaganą ilość środka dezynfekującego do basenu.
Co to jest pH?
pH to wskaźnik, który charakteryzuje stężenie wolnych jonów wodorowych w wodzie. Ta równowaga może zostać zakłócona, powodując zmianę poziomu pH. Poziom pH odpowiada za właściwości i jakość wody. Optymalnym wskaźnikiem poziomu pH wody w basenie jest uważany zakres od 7.2 do 7.4. Taka woda jest również nazywana neutralną. Jeśli wskaźnik jest wyższy niż 7.4 woda będzie miała odczyn alkaliczny, a jeśli wskaźnik jest niższy, mniej niż 7.2 – kwaśny.
Za pomocą elektrody pH pompa dozująca wykonuje analizę równowagi kwasowo-zasadowej wody. Na podstawie uzyskanych danych pompa samodzielnie dodaje do basenu niezbędną ilość reagenta w celu podniesienia lub obniżenia pH do pożądanego poziomu zgodnie z określonymi ustawieniami.
Ustawienia ekonomiczne i bezpieczeństwa
Specjalne tryby zwiększają wydajność uzdatniania wody, oszczędzają zużycie reagentów, chronią sprzęt przed uszkodzeniem i zapobiegają awariom w dozowaniu:
- Pro Band – zmniejsza częstotliwość wtrysków na minutę po osiągnięciu określonego poziomu wskaźnika w wodzie basenowej (wskaźnik Setpoint w ustawieniach menu). Zapewnia maksymalną precyzyjność dozowania, eliminując nadmierne zużycie reagenta.
- Alarm Band – pozwala na ustawienie granicznej wartości elektrody, przy osiągnięciu której pompa się zatrzymuje. Eliminuje również przedawkowanie reagentów w przypadku awarii elektrody lub niepoprawnych odczytów z powodu nieregularnej kalibracji elektrody.*
* Zalecana jest kalibracja elektrody przynajmniej przynajmniej raz w miesiącu. - OFA – zatrzymuje dozowanie i aktywuje sygnał alarmowy, jeśli wymagany wskaźnik wody w basenie nie został osiągnięty w ustawionym czasie. Chroni przed pracą na biegu jałowym w przypadku awarii, takiej jak pęknięcie rury.
Automatyczny tryb dozowania pH i środka dezynfekującego: zawsze krystalicznie czysta woda
System pomp dozujących Aquaviva pH/Rx+Free Cl dokonuje pomiaru:
- Wskaźników równowagi kwasowo-zasadowej od 0 do 14 przy użyciu elektrody pH
- Stężenia wolnego chloru w zakresie od 0 do 5 mg/l przy użyciu celki amperometrycznej
- Pomiar wskaźników Redox w zakresie od 0 do 1000 mV przy użyciu elektrody Redox posiada charakter wyłącznie informacyjny. Uzyskane dane nie mają wpływu na sterowanie dozowaniem. Czujnik jest sprzedawany osobno
Na podstawie uzyskanych parametrów jedna z pomp automatycznie dozuje chlor, a druga – środek do zwiększania lub zmniejszania pH w wymaganych proporcjach. W ten sposób zapewniana jest stała kontrola środka dezynfekującego lub pH bez interwencji człowieka. Wysoka jakość wody w basenie pozostaje stabilna, nawet w przypadku zmiany czynników zewnętrznych: aktywność słoneczna, deszcz lub wzrost liczby pływających osób.
Rodzaj pomp:
Membranowe
Wydajność w zależności od ciśnienia w instalacji rurociągowej:
od 0.5 do 5 l/h
Regulacja wydajności:
od 10 do 100%
Średnia objętość wtrysku, cm³:
0.52 cm³
Częstotliwość wtrysku:
od 0 do 160 na minutę
Dopuszczalne ciśnienie w instalacji rurociągowej:
do 5 barów

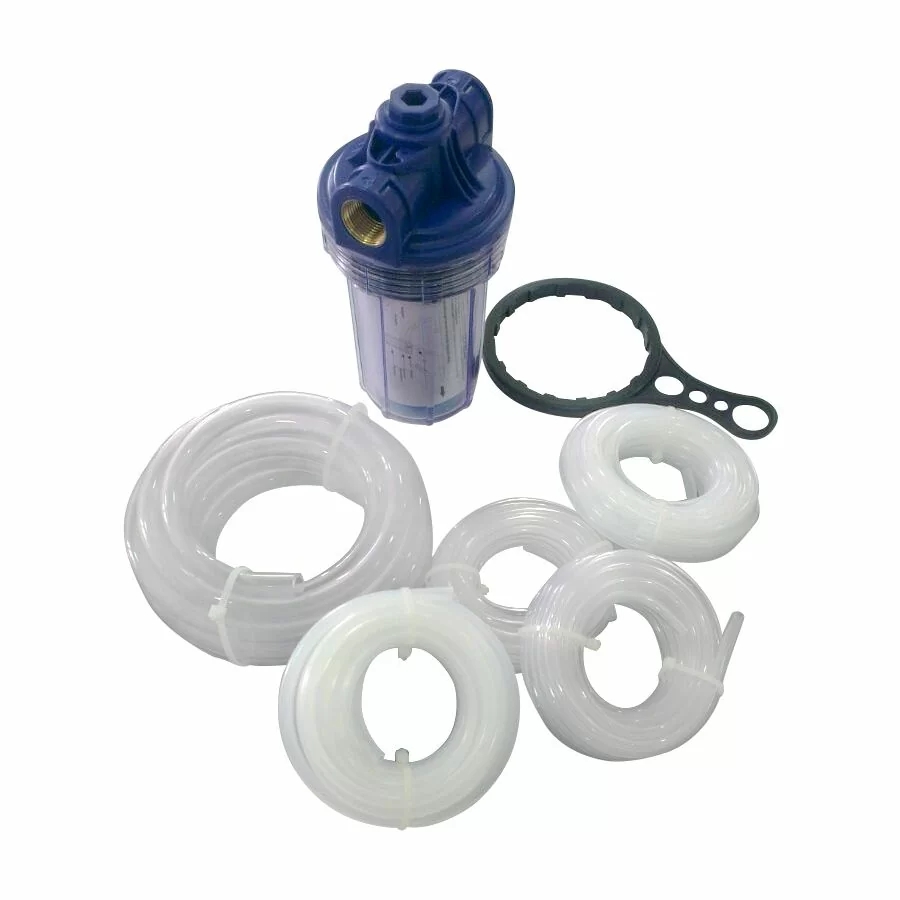

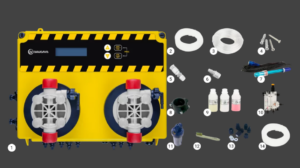

Zawartość zestawu
| L.p. | Nazwa komponentów | Ilość, szt. |
|---|---|---|
| 1 | System membranowych pomp dozujących Aquaviva pH/Rx+Free Cl | 1 |
| 2 | Wąż zasysający z PVC Crystal 4×6 4 m | 2 |
| 3 | Wąż ciśnieniowy z polietylenu 5 m | 2 |
| 4 | Zestaw śrub i kołków do montażu wspornika montażowego Ø6 mm | 1 |

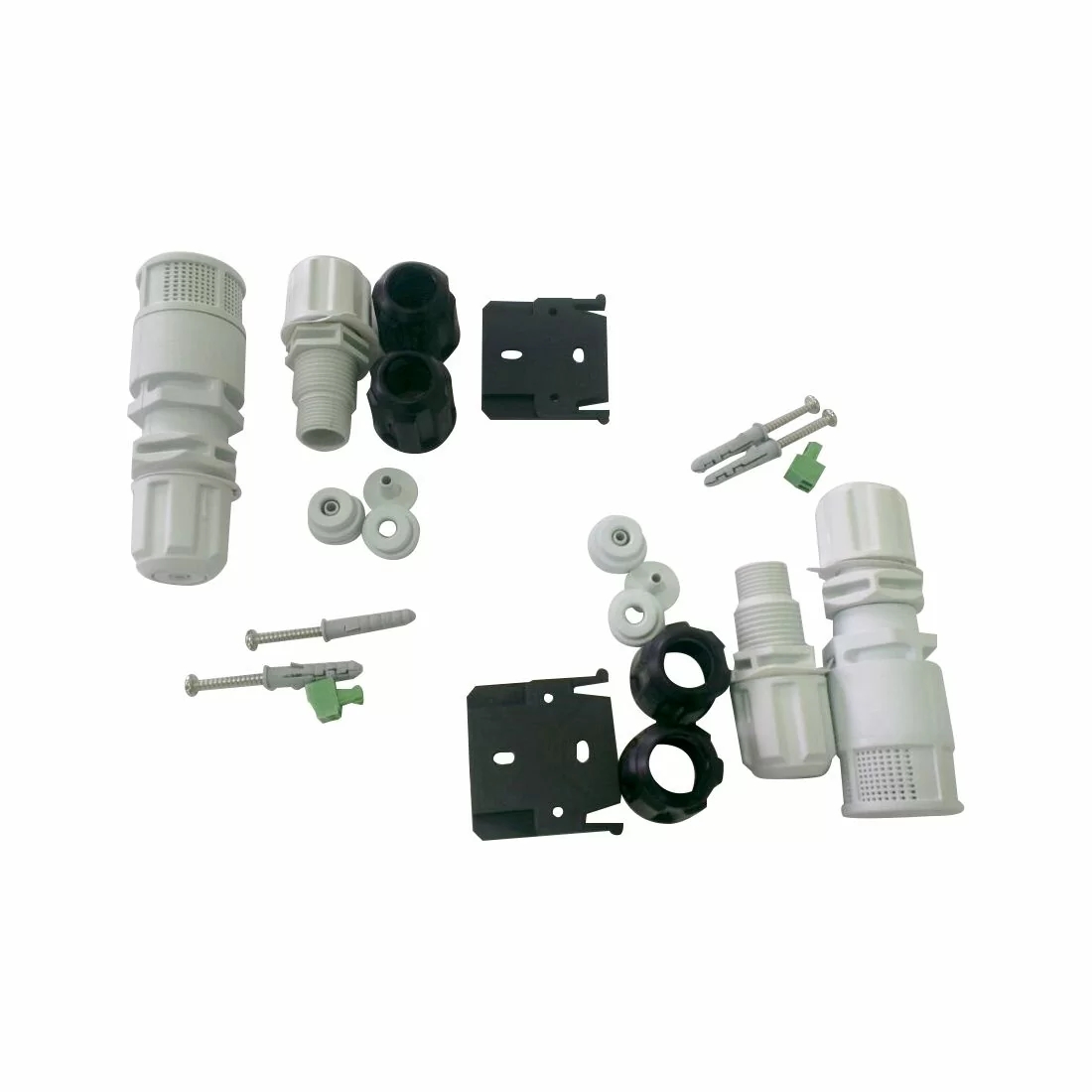

| 5 | Filtr poboru reagenta PVC | 2 |

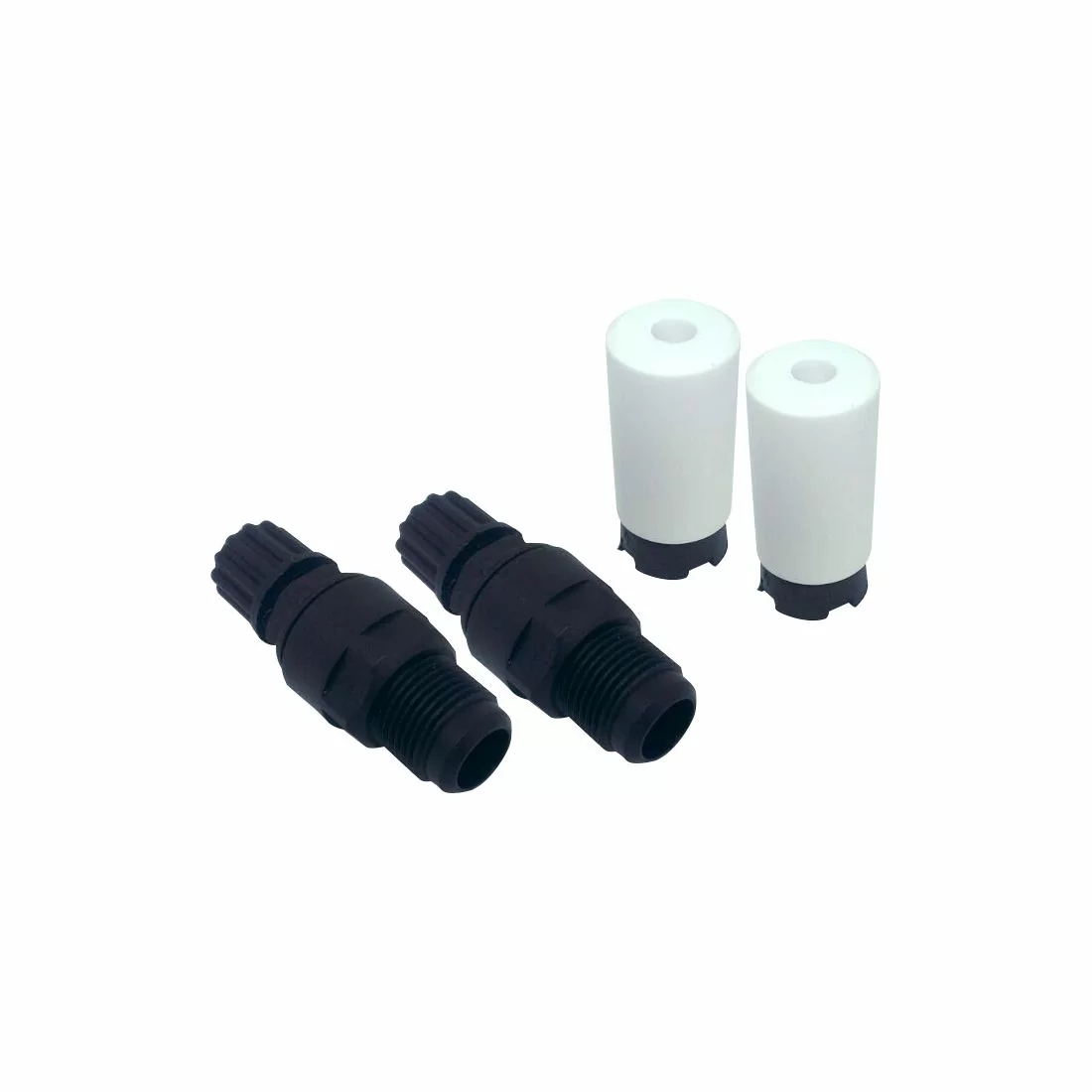

| 6 | Zawory zwrotne wtrysku FPM ⅜” | 2 |

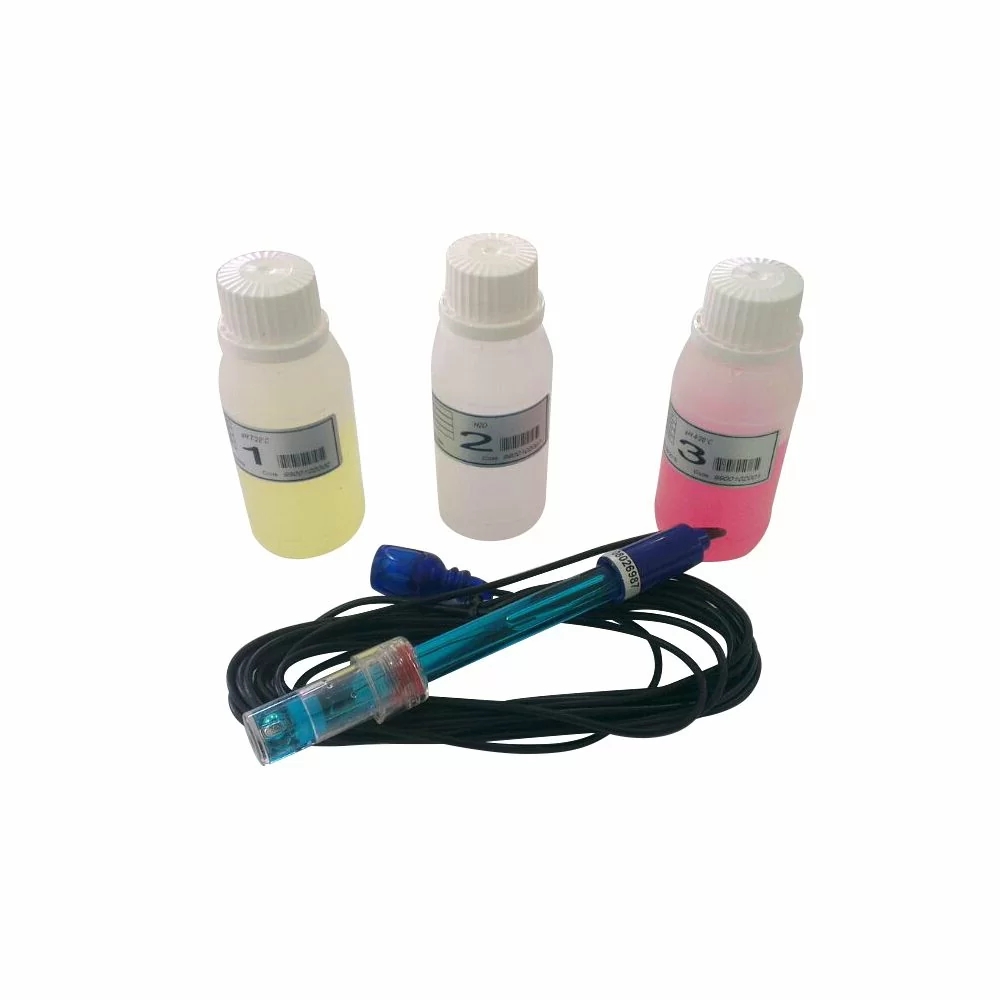

| 7 | Czujnik pH* | 1 |

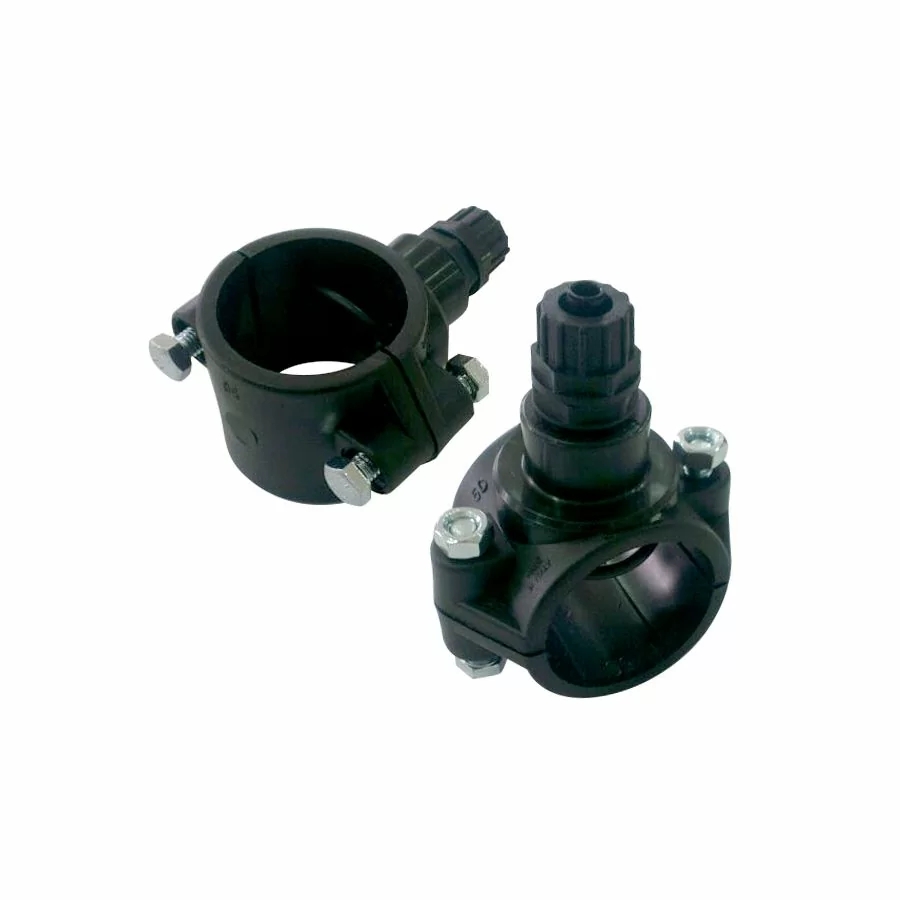

| 8 | Uchwyt zaciskowy do mocowania na rurze ½” Ø50 mm | 2 |
| 9 | Zestaw roztworów buforowych 4 pH, 7 pH i pojemnik na wodę | 1 |

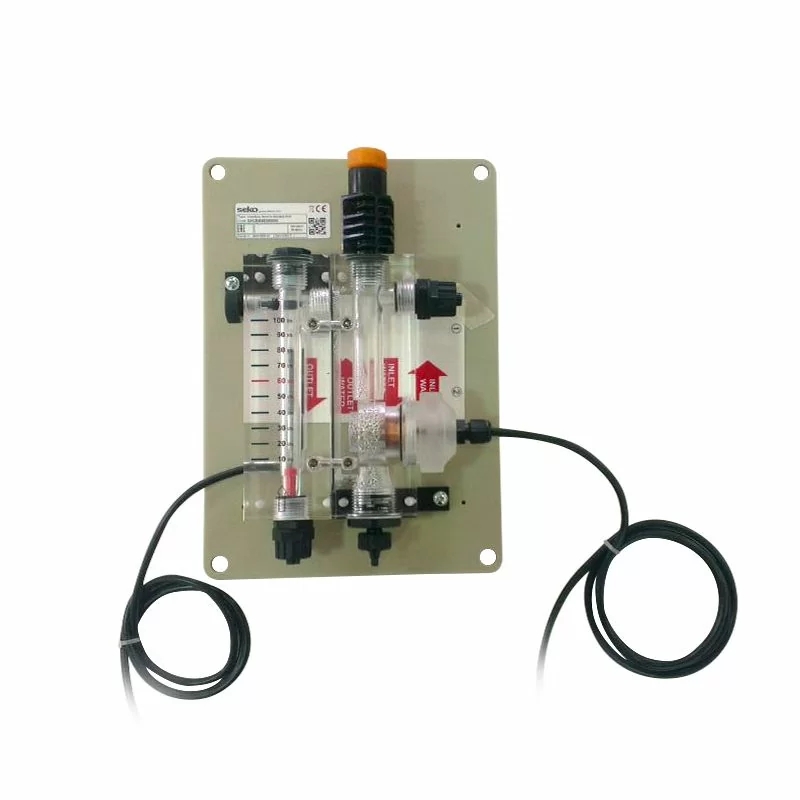

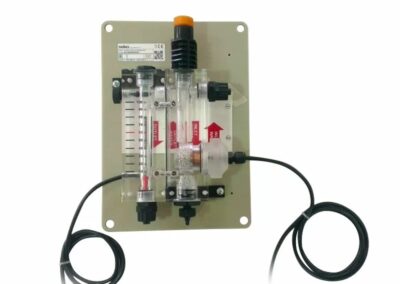

| 10 | Celka pomiarowa Free Cl | 1 |
| 11 | Filtr Minor 5″ | 1 |
| 12 | Szczotka do czyszczenia czujnika chloru | 1 |

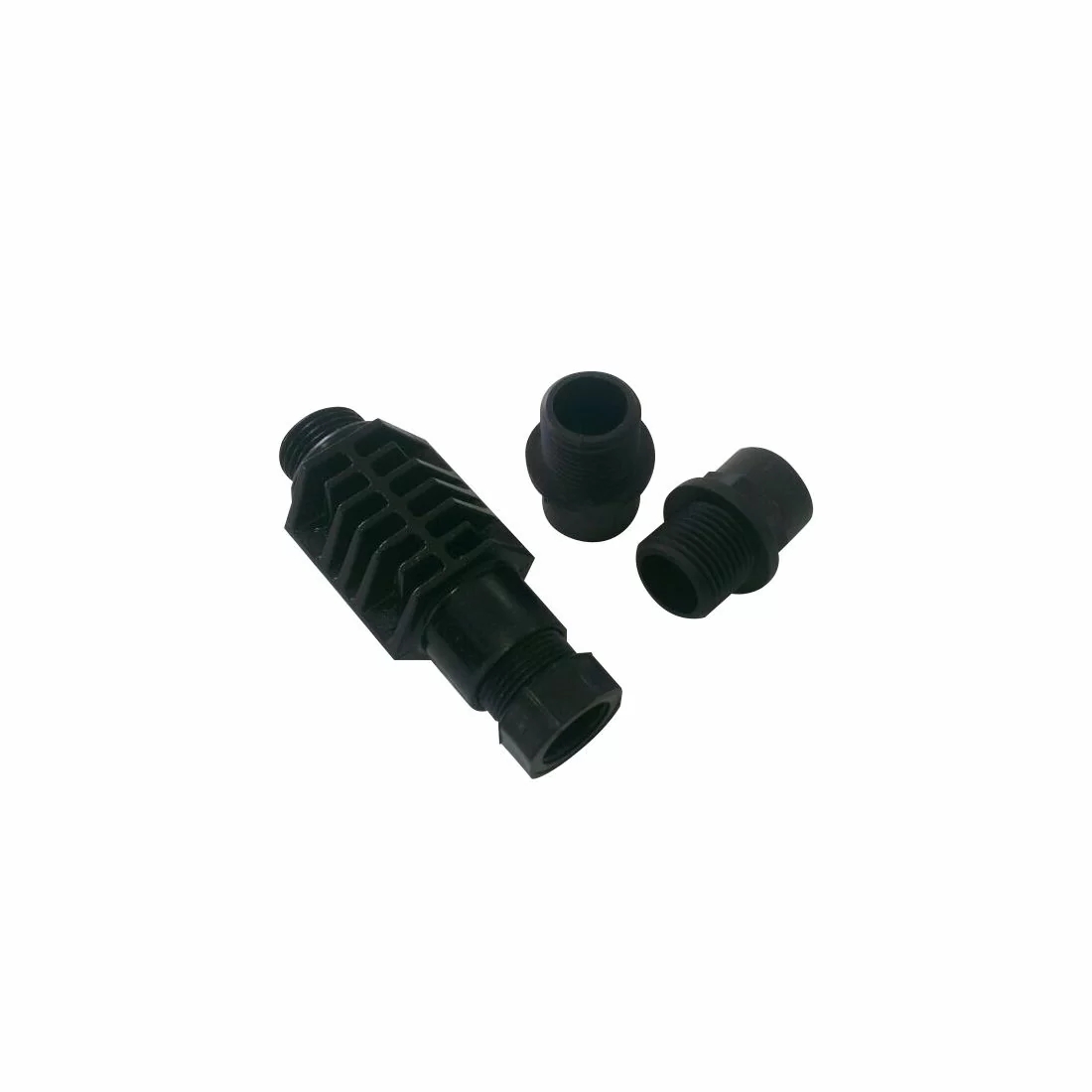

| 13 | Zestaw złączek do podłączenia kolby | 1 |
| 14 | Rurka do podłączenia kolby 8/12 | 1 |
* UWAGA! Transport wraz z przechowywaniem elektrody w temperaturach poniżej zera jest surowo zabroniony.

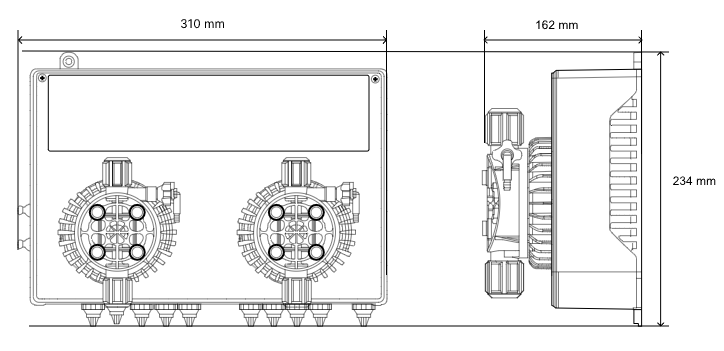

Wymiary
Membrana do pomp dozujących
AquavivaMembrana jest głównym elementem pompy dozującej, który kontaktuje z reagentami. Pompy dozujące Aquaviva posiadają membrany wykonane wyłącznie z teflonu PTFE. Ten materiał polimerowy jest przeznaczony do pracy z agresywnymi reagentami chemicznymi.
PTFE jest odporny na kwasy, zasady i środki dezynfekujące. Żywotność membrany teflonowej przekracza 5 lat ciągłej pracy. Zdejmowana głowica robocza umożliwia szybką wymianę membrany pompy bez demontażu wyrobu.
Uziemienie pomp dozujących
Zalecane jest zainstalowanie elektrody uziemiającej w pobliżu elektrod pH, FreeCl lub ORP. Sprzęt ten umożliwia usuwanie prądów szczątkowych (błądzących), które mogą powodować nieprawidłowe działanie stacji dozującej podczas pomiaru pH, FreeCl i ORP. Również produkty metalowe, które mają bezpośredni kontakt z wodą basenową (panele, osie wałów pomp itp.) mogą ulec uszkodzeniu.

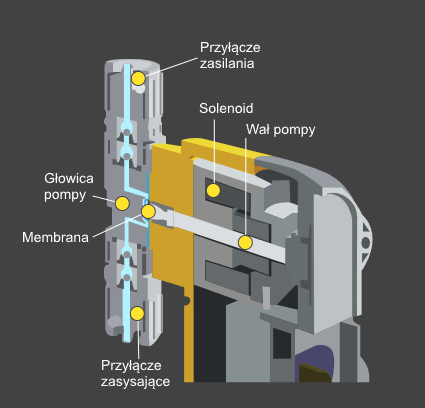

Ogólna zasada działania pomp membranowych
Pompy solenoidalne należą do najpopularniejszych urządzeń w dziedzinie urządzeń dozujących. Są bardziej kompaktowe niż modele tłokowe i elektryczne oraz znacznie bardziej wydajne niż pompy perystaltyczne. Membranowa pompa dozująca jest w stanie przepompować wystarczającą ilość reagenta pod podwyższonym ciśnieniem, dzięki czemu może być stosowana w prawie każdym obiekcie uzdatniania wody.
Zasada działania takiej pompy opiera się na skurczu membrany, która wciąga i wypycha pompowaną ciecz przez głowicę roboczą urządzenia. Membrana napędzana jest prętem zasilanym przez cewkę elektromagnetyczną (solenoid).
W pompach membranowych główną jednostką mającą kontakt z roztworem jest membrana.
Pompy dozujące Aquaviva posiadają membrany wykonane z PTFE o cyklu pracy do 5 lat.

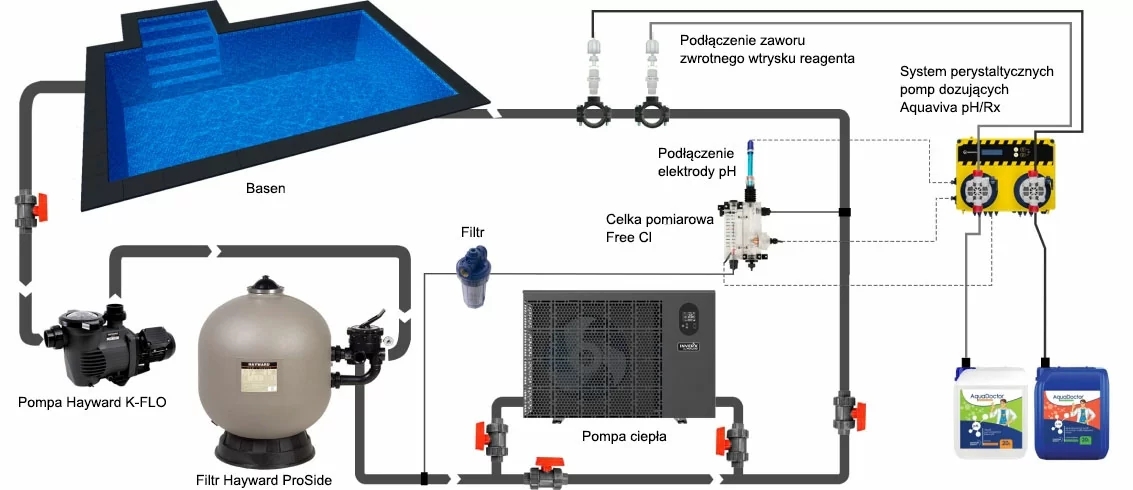

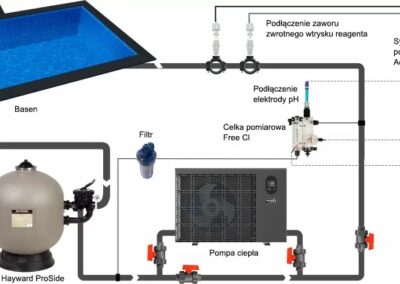

Schemat montażu

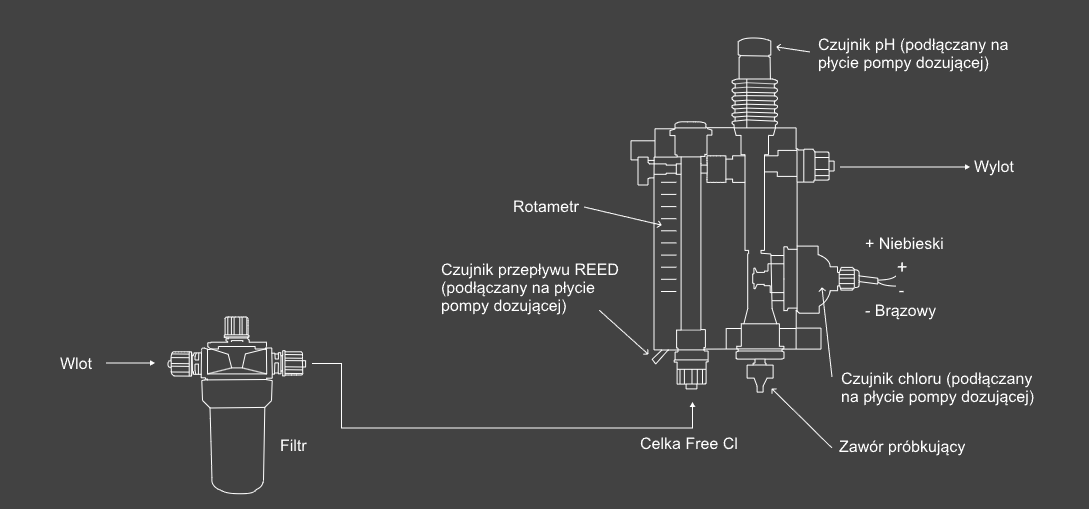

Schemat podłączenia celki amperometrycznej Free Cl
